摆闸 通道闸机的主要种类 常见的通道闸机类型 拍打门

摆闸,在轨道交通行业一般称为拍打门,其拦阻体(闸摆)的形态是具有一定面积的平面,垂直于地面,通过旋转摆动实现拦阻和放行。拦阻体的材质常用不锈钢、有机玻璃钢化玻璃,有的还采用金属板外包特殊的柔性材料(减少撞击行人的伤害)。

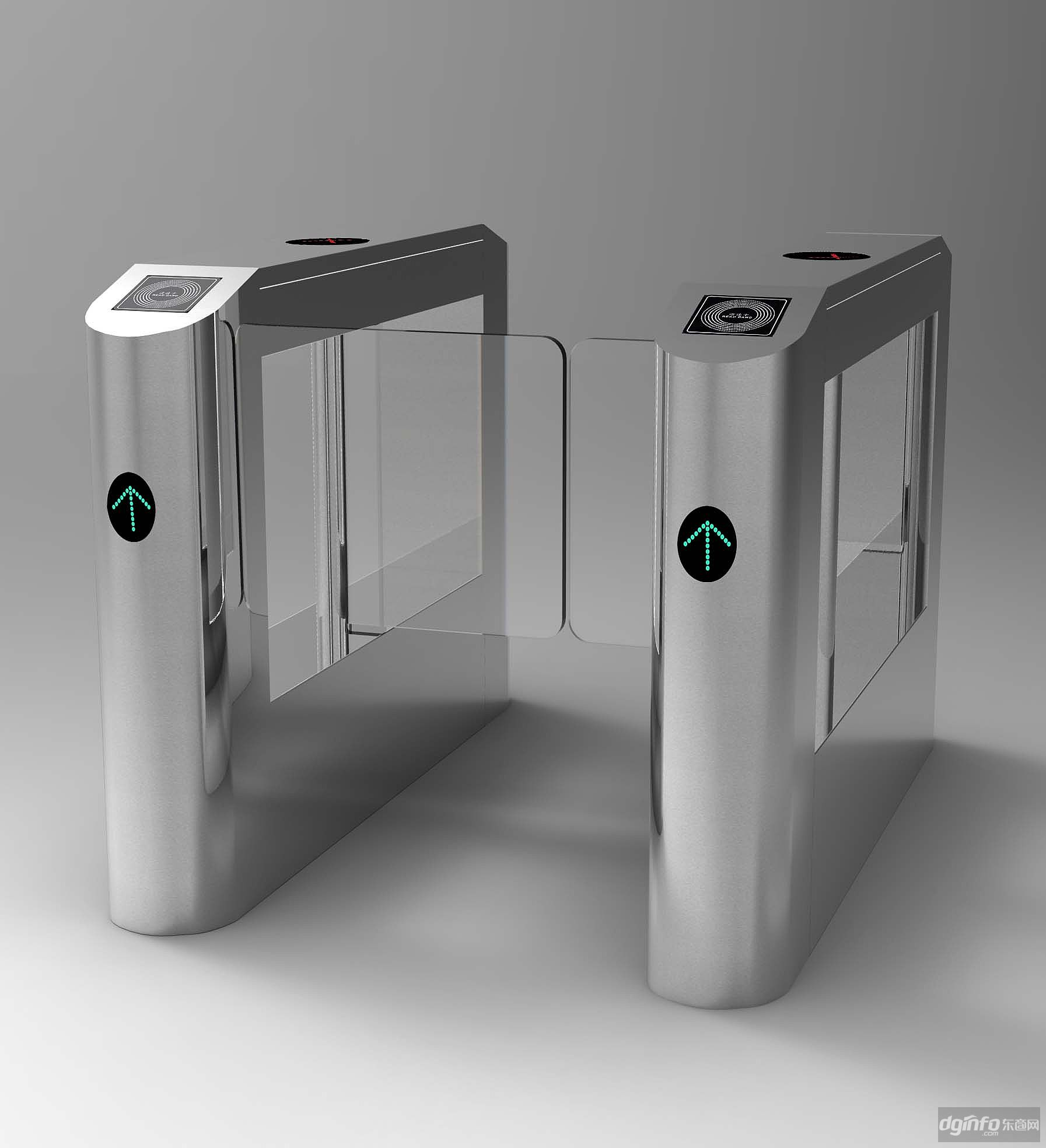

桥式圆弧摆闸

桥式圆弧摆闸


从机芯控制方式上分为机械式、全自动式。

从形态上分为立式、桥式、圆柱式;

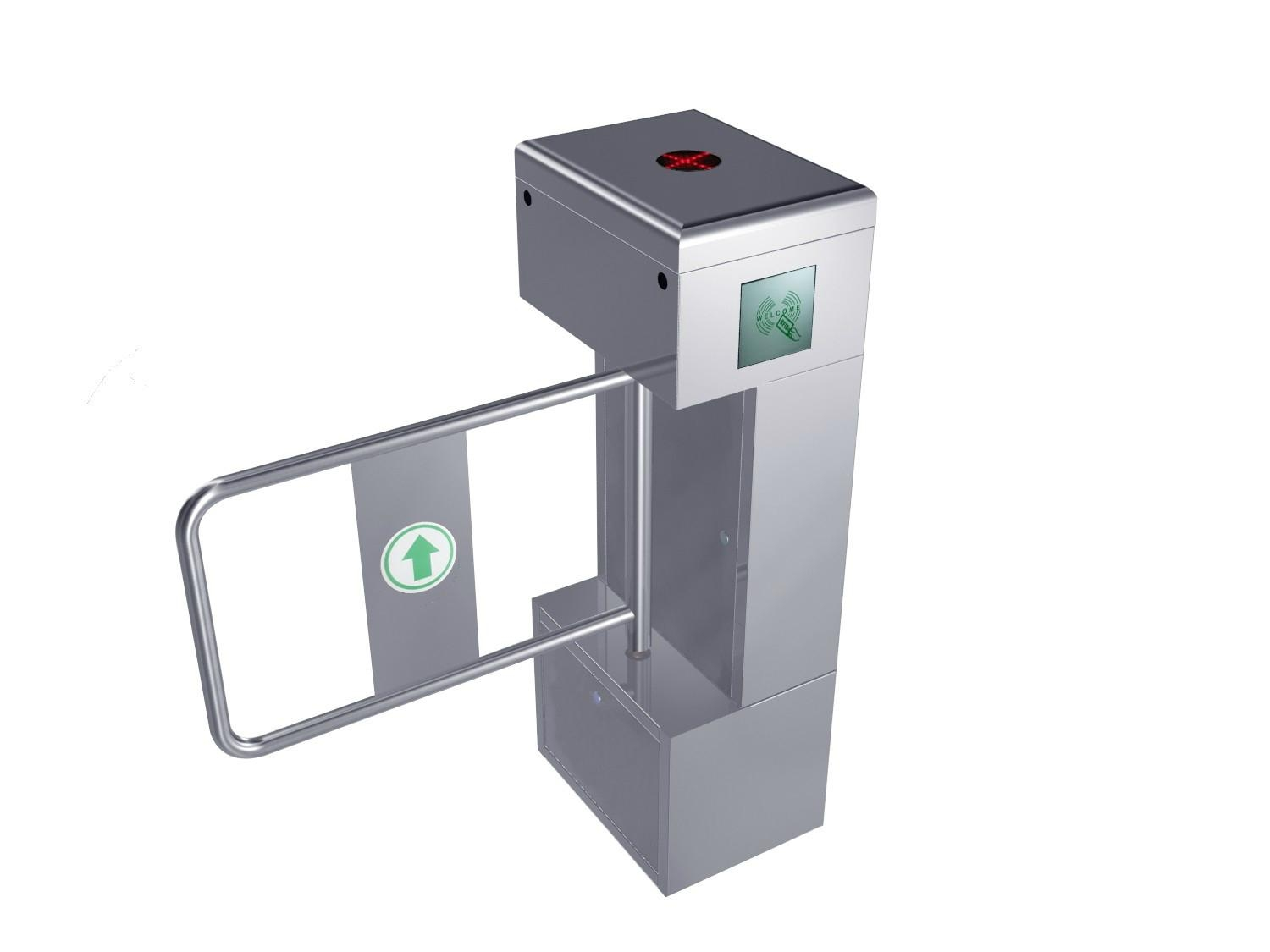

立式摆闸

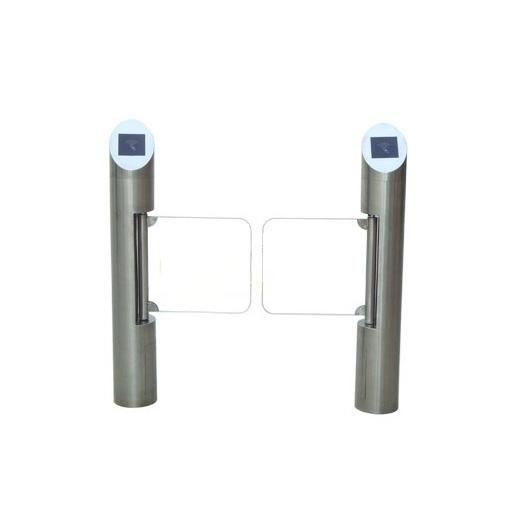

圆柱式摆闸

圆柱式摆闸


立式和圆柱式的体积较小,易于安装,但通道长度较短,行人检测模块功能受到限制;桥式摆闸通道较长,行人检测模块功能较强,安保性更高。

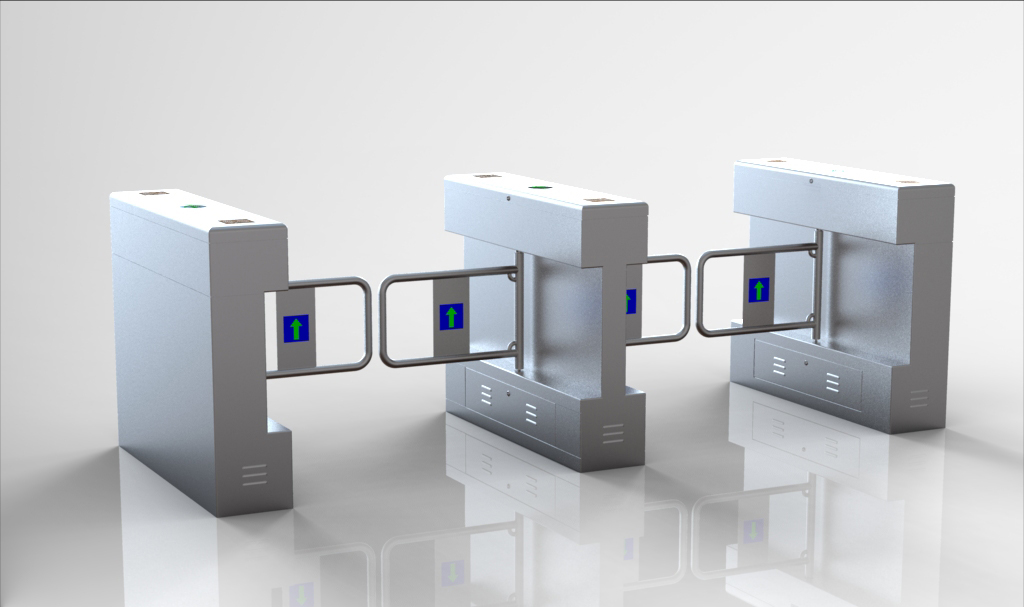

桥式直角摆闸

桥式直角摆闸


摆闸的功能特点

1、设计合理可靠,噪声小,运行平稳,使用寿命长;
2、摆臂打开速度可进行设置,满足不同场合的要求;
3、具有故障自检及报警提示功能,方便用户的维护及使用;
4、具有多种工作模式可供选择,即可双向读卡也可一边读卡、另一方向禁行;一边读卡或另方向自由通行;
5、防夹、防碰伤功能,在摆臂复位的过程中遇阻时,在规定的时间内电机自动停止工作,默认延时后再次复位(直到复位为止),且力度很小(≤2Kg);
6、防冲功能,在没有接收到开闸信号时,摆臂自动锁死;
7、摆臂同步可调(针对双摆情况);
8、具有自动复位功能,开闸后,在规定的时间内未通行时,系统将自动取消用户的此次通行的权限,复位时间为1S~60S可调,系统默认时间为10S,断电后通道自动敞开;
9、防尾随,防止一次过多人的非允许情况;
10、防水、防晒、耐寒、耐高温;
11、独特的减速电机及多楔带变速传动及编码电控复位装置,有效地实现了档杆的精确定位及锁定。
12、兼容IC,ID卡,可自行配置;
13、可与其他类型通道产品配合使用;
14、可根据要求扩展通行模式。


标准摆闸技术参数


项目

参数

机箱材料

国产标准304号不锈钢

机箱尺寸

1200长*280宽*990高(MM)

摆臂长

230-900(MM)

摆臂传动角度

180度

摆动方向

单向或双向

工作电压

AC220 ±10% V/50 ±10% HZ

输入接口

继电器干接点信号或脉宽≥100ms的12V脉冲信号,驱动电流≥10mA

通信接口

RS485标准   距离≤1200米

通行速度

40人/分钟(常开),25-30人/分钟(常闭)

温度

-10℃~50℃

相对湿度

≤90%,不凝露

正常使用寿命

400万次以上


摆闸的优点

  1. 摆闸的通道宽度是所有闸机中最大的,一般在550mm-1000mm之间,某些高端产品可以做到1500mm,比较适合用于携带行李包裹的行人或自行车通行,也可以用作行动不便者专用通道。

  2. 桥式摆闸相对于三辊闸,增加了行人通行检测模块,可以有效检测通行目标,防尾随能力较强。

  3. 可定制性强,外观形态的可塑性是所有闸机中最强的,拦阻体的材料种类丰富,箱体的形态也多样化,易于设计出非常美观的造型,因此常用于写字楼、智能楼宇、会所等高端场合。

  4. 闸摆运转过程中没有机械碰撞,噪音比较小。



摆闸的缺点

  1. 成本较高,尤其针对一些特殊定制的机型,如增大通道宽,采用特殊材料的闸摆,技术难度会相应增加很多。

  2. 部分机型防水防尘能力不足,室外谨慎使用,环境适应能力没有三辊闸强。

  3. 受拦阻体形态的限制,摆闸的耐冲撞性比三辊闸低,行人非法快速通行易损坏闸摆和机芯。

  4. 对厂商设计、生产水平有一定的依赖,如果厂商设计不好会大大降低产品的稳定性和可靠性,降低防夹防撞能力。


摆闸的应用场合

适用于对通道宽要求比较大的场合,包括携带行李包裹的行人或自行车较多的场合,以及行动不便者专用通道。还适用于对美观度要求较高的场合。

  • 高安保场合:监狱、军事机构等

  • 办公场所:政府机关等

  • 居住场所:小区、社区、公寓、宿舍等

  • 工业设施:厂区、车间等

  • 科教单位:学校、院校、研究所、图书馆等

  • 休闲娱乐场所:球馆、景区、游乐场、游泳馆等

  • 运输站点:汽车站、火车站、地铁站、码头等



总结

摆闸属于通道闸机中的偏名贵品种,价格偏高,样式好看,应用起来也显得高档,但是环境适应能力差一些,机芯、挡板等部件在恶劣环境时易损坏,室外使用,选择防水性能好的产品。

在给客户挑选产品时,注意问清楚厂家能不能室外使用,另外就是产品的质保时间,一般是一年保修,终身维护,尽量为客户争取两年保修。

摆闸最宽可以做到1800mm,相对应的,箱体要保护挡板,所以长度要大于挡板的两倍趋近于两米。
