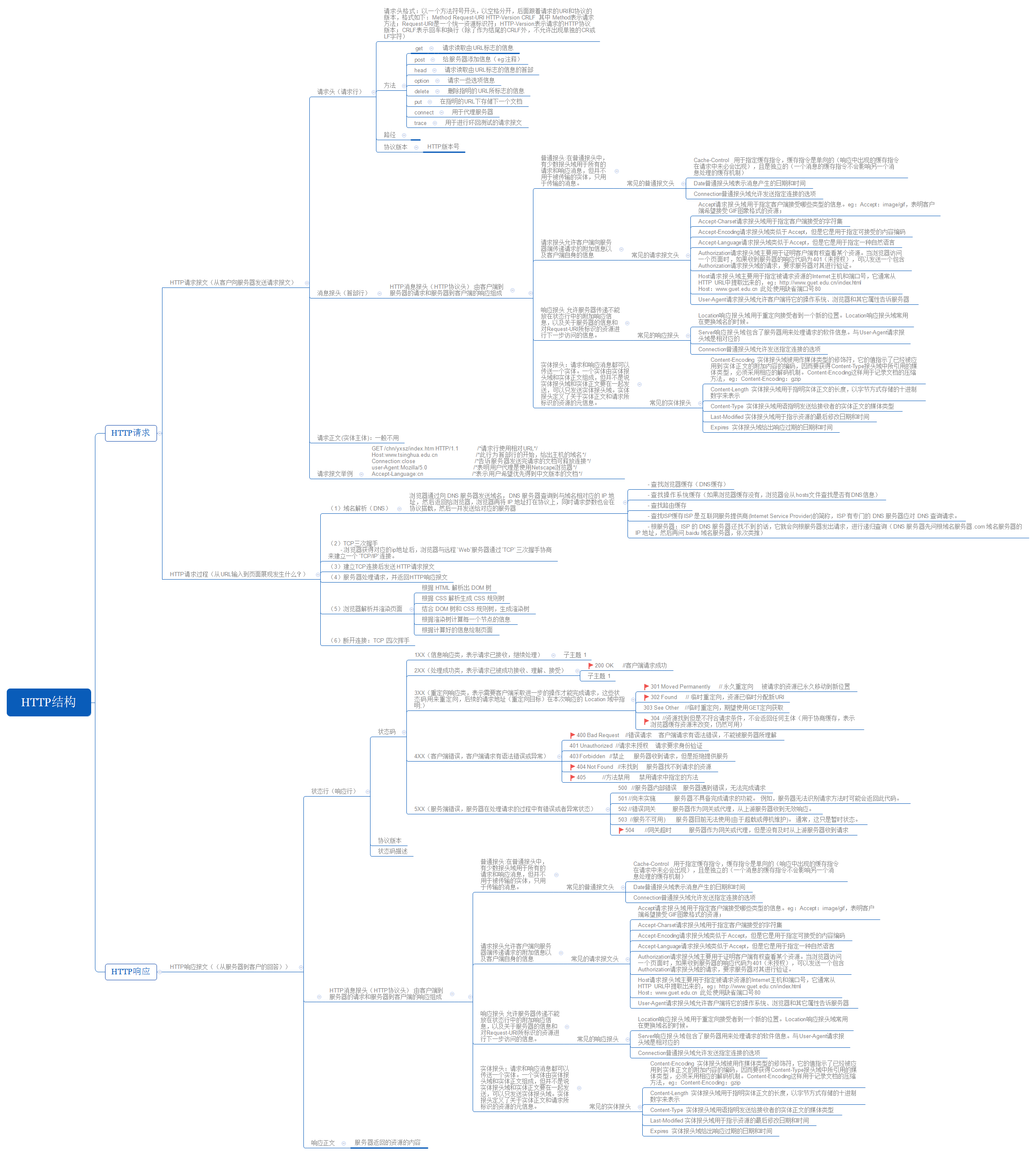

1. HTTP结构图

2. HTTP结构之请求篇

(1)组成

http请求报文由三部分组成，分别是：请求行(请求头)、消息报头、请求正文。

• 请求头（请求行）以一个方法符号开头，以空格分开，后面跟着请求的URI和协议的版本，格式如下：Method Request-URI HTTP-Version CRLF 其中 Method表示请求方法；Request-URI是一个统一资源标识符；HTTP-Version表示请求的HTTP协议版本；CRLF表示回车和换行（除了作为结尾的CRLF外，不允许出现单独的CR或LF字符）。请求方法如下：

• 请求正文(实体主体)：一般不用

(2)请求报文的例子

GET /chn/yxsz/index.htm HTTP/1.1 /*请求行使用相对URL*/
Host:www.tsinghua.edu.cn        /*此行为首部行的开始，给出主机的域名*/
Connection:close               /*告诉服务器发送完请求的文档可释放连接*/
user-Agent:Mozilla/5.0        /*表明用户代理是使用Netscape浏览器*/
Accept-Language:cn           /*表示用户希望优先得到中文版本的文档*/

(3)HTTP请求过程（从URL输入到页面展现发生什么？）

a.域名解析(浏览器通过向 DNS 服务器发送域名，DNS 服务器查询(查询缓存)到与域名相对应的 IP 地址，然后返回给浏览器，浏览器再将 IP 地址打在协议上，同时请求参数也会在协议搭载，然后一并发送给对应的服务器)

• 查找浏览器缓存（DNS缓存）
• 查找操作系统缓存（如果浏览器缓存没有，浏览器会从hosts文件查找是否有DNS信息）
• 查找路由缓存
• 查找ISP缓存
• 查找ISP缓存ISP 是互联网服务提供商(Internet Service Provider)的简称，ISP 有专门的 DNS 服务器应对 DNS 查询请求
• 根服务器：ISP 的 DNS 服务器还找不到的话，它就会向根服务器发出请求，进行递归查询（DNS 服务器先问根域名服务器.com 域名服务器的 IP 地址，然后再问.baidu 域名服务器，依次类推）

b.发起TCP的3次握手（浏览器获得对应的ip地址后，浏览器与远程Web服务器通过TCP三次握手协商来建立一个TCP/IP连接。）

c.建立TCP连接后发送HTTP请求报文

d.浏览器解析并渲染页面

• 根据 HTML 解析出 DOM 树
• 根据 CSS 解析生成 CSS 规则树
• 结合 DOM 树和 CSS 规则树，生成渲染树
• 根据渲染树计算每一个节点的信息
• 根据计算好的信息绘制页面

e.绘制网页(浏览器根据渲染树，最终绘制到屏幕上)

f.断开连接：TCP 四次挥手

3. HTTP结构之响应篇

(1)组成

在接收和解释请求消息后，服务器返回一个HTTP响应消息。HTTP响应也是由三个部分组成，分别是：状态行、消息报头、响应正文

• 状态行包括状态码，协议版本，状态码描述;(状态行格式如下：

HTTP-Version Status-Code Reason-Phrase CRLF

其中，HTTP-Version表示服务器HTTP协议的版本；Status-Code表示服务器发回的响应状态代码；Reason-Phrase表示状态代码的文本描述

a. 1XX（信息响应类，表示请求已接收，继续处理）

b. 2XX（处理成功类，表示请求已被成功接收、理解、接受）

200 OK      //客户端请求成功

c. 3XX（重定向响应类，代表需要客户端采取进一步的操作才能完成请求，这些状态码用来重定向，后续的请求地址（重定向目标）在本次响应的 Location 域中指明;）

301 Moved Permanently // 永久重定向 被请求的资源已永久移动到新位置

302 Found // 临时重定向，资源已临时分配新URI

303 See Other //临时重定向，期望使用GET定向获取

304 //资源找到但是不符合请求条件，不会返回任何主体（用于协商缓存，表示浏览器缓存资源未改变，仍然可用）

d. 4XX（客户端错误，请求有语法错误或请求无法实现）

400 Bad Request  //错误请求 客户端请求有语法错误，不能被服务器所理解

401 Unauthorized //请求未授权 请求要求身份验证

403 Forbidden  //禁止 服务器收到请求，但是拒绝提供服务

404 Not Found  //未找到 服务器找不到请求的资源

405 //方法禁用 禁用请求中指定的方法

e. 5XX（服务端错误，代表了服务器在处理请求的过程中有错误或者异常状态 ）

500 //服务器内部错误 服务器遇到错误，无法完成请求

501 //尚未实施 服务器不具备完成请求的功能。 例如，服务器无法识别请求方法时可能会返回此代码。

502 //错误网关 服务器作为网关或代理，从上游服务器收到无效响应。

503 //服务不可用 服务器目前无法使用(由于超载或停机维护)。 通常，这只是暂时状态。

504 //网关超时 服务器作为网关或代理，但是没有及时从上游服务器收到请求

3. HTTP结构之消息报文（HTTP协议头）篇

(1)组成

HTTP消息由客户端到服务器的请求和服务器到客户端的响应组成。请求消息和响应消息都是由开始行（对于请求消息，开始行就是请求行，对于响应消息，开始行就是状态行），消息报头（可选），空行（只有CRLF的行），消息正文（可选）组成。 HTTP消息报头包括普通报头、请求报头、响应报头、实体报头。 每一个报头域都是由名字+“：”+空格+值 组成，消息报头域的名字是大小写无关的。

• 普通报头

在普通报文头中，有少数报头域用于所有的请求和响应消息，但并不用于被传输的实体，只用于传输的消息。

常用的普通报头

a. Cache-Control:用于指定缓存指令，缓存指令是单向的（响应中出现的缓存指令在请求中未必会出现），且是独立的（一个消息的缓存指令不会影响另一个消息处理的缓存机制），HTTP1.0使用的类似的报头域为Pragma。

b. Date:普通报头域表示消息产生的日期和时间

c. Connection:普通报头域允许发送指定连接的选项。例如指定连接是连续，或者指定“close”选项，通知服务器，在响应完成后，关闭连接

• 请求报头

请求报头允许客户端向服务器端传递请求的附加信息以及客户端自身的信息。

常用的请求报头

a.Accept

Accept请求报头域用于指定客户端接受哪些类型的信息。eg：Accept：image/gif，表明客户端希望接受GIF图象格式的源； Accept：text/html，表明客户端希望接受html文本

b.Accept-Charset

Accept-Charset请求报头域用于指定客户端接受的字符集。 eg：Accept-Charset:iso-8859-1,gb2312 如果在请求消息中没有设置这个域，缺省是任何字符集都可以接受。

c.Accept-Encoding

Accept-Encoding请求报头域类似于Accept，但是它是用于指定可接受的内容编码。eg：Accept-Encoding:gzip,deflate 如果请求消息中没有设置这个域服务器假定客户端对各种内容编码都可以接受。

d.Accept-Language

Accept-Language请求报头域类似于Accept，但是它是用于指定一种自然语言。eg：Accept-Language:zh-cn如果请求消息中没有设置这个报头域，服务器假定客户端对各种语言都可以接受。

e.Authorization

Authorization请求报头域主要用于证明客户端有权查看某个资源。当浏览器访问一个页面时，如果收到服务器的响应代码为401（未授权），可以发送一个包含Authorization请求报头域的请求，要求服务器对其进行验证。

f.Host（发送请求时，该报头域是必需的）

Host请求报头域主要用于指定被请求资源的Internet主机和端口号，它通常从HTTP URL中提取出来的，eg：我们在浏览器中输入：http://www.guet.edu.cn/index.html;浏览器发送的请求消息中，就会包含Host请求报头域，如下： Host：www.guet.edu.cn此处使用缺省端口号80，若指定了端口号，则变成：Host：www.guet.edu.cn:指定端口号

g.User-Agent

User-Agent请求报头域允许客户端将它的操作系统、浏览器和其它属性告诉服务器。 请求报头举例：

GET /form.html HTTP/1.1 (CRLF)
Accept:image/gif,image/x-xbitmap,image/jpeg,application/x-shockwave-flash,application/vnd.ms-excel,application/vnd.ms-powerpoint,application/msword,*/* (CRLF)
Accept-Language:zh-cn (CRLF)
Accept-Encoding:gzip,deflate (CRLF)
If-Modified-Since:Wed,05 Jan 2007 11:21:25 GMT (CRLF)
If-None-Match:W/"80b1a4c018f3c41:8317" (CRLF)
User-Agent:Mozilla/4.0(compatible;MSIE6.0;Windows NT 5.0) (CRLF)
Host:www.guet.edu.cn (CRLF)
Connection:Keep-Alive (CRLF)
(CRLF)

• 响应报头

响应报头允许服务器传递不能放在状态行中的附加响应信息，以及关于服务器的信息和对Request-URI所标识的资源进行下一步访问的信息。

常用的响应报头

a. Location

Location响应报头域用于重定向接受者到一个新的位置。Location响应报头域常用在更换域名的时候。

b.Server

Server响应报头域包含了服务器用来处理请求的软件信息。与User-Agent请求报头域是相对应的。下面是 Server响应报头域的一个例子： Server：Apache-Coyote/1.1 WWW-Authenticate WWW-Authenticate响应报头域必须被包含在401（未授权的）响应消息中，客户端收到401响应消息时候，并发送Authorization报头域请求服务器对其进行验证时，服务端响应报头就包含该报头域。 eg：WWW-Authenticate:Basic realm="Basic Auth Test!" //可以看出服务器对请求资源采用的是基本验证机制。

• 实体报头

请求和响应消息都可以传送一个实体。一个实体由实体报头域和实体正文组成，但并不是说实体报头域和实体正文要在一起发送，可以只发送实体报头域。实体报头定义了关于实体正文（eg：有无实体正文）和请求所标识的资源的元信息。

常用的实体报头

a. Content-Encoding

Content-Encoding实体报头域被用作媒体类型的修饰符，它的值指示了已经被应用到实体正文的附加内容的编码，因而要获得Content-Type报头域中所引用的媒体类型，必须采用相应的解码机制。Content-Encoding这样用于记录文档的压缩方法，eg：Content-Encoding：gzip

b. Content-Language

Content-Language实体报头域描述了资源所用的自然语言。没有设置该域则认为实体内容将提供给所有的语言阅读 者。eg：Content-Language:da

c.Content-Length

Content-Length实体报头域用于指明实体正文的长度，以字节方式存储的十进制数字来表示。

d. Content-Type

Content-Type实体报头域用语指明发送给接收者的实体正文的媒体类型。eg：

Content-Type:text/html;charset=ISO-8859-1
Content-Type:text/html;charset=GB2312

e. Last-Modified

Last-Modified实体报头域用于指示资源的最后修改日期和时间。

f. Expires

Expires实体报头域给出响应过期的日期和时间。为了让代理服务器或浏览器在一段时间以后更新缓存中(再次访问曾访问过的页面时，直接从缓存中加载，缩短响应时间和降低服务器负载)的页面，我们可以使用Expires实体报头域指定页面过期的时间。eg：Expires：Thu，15 Sep 2006 16:23:12 GMT HTTP1.1的客户端和缓存必须将其他非法的日期格式（包括0）看作已经过期。eg：为了让浏览器不要缓存页面，我们也可以利用Expires实体报头域，设置为0，jsp中程序如下：response.setDateHeader("Expires","0");
